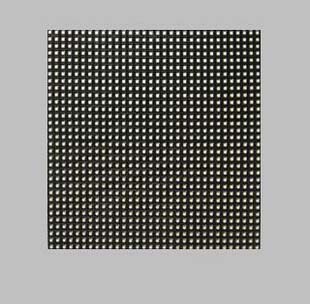

室内P5全彩单元板
发布时间:2015-07-22 13:47:54 来源:济南青蓝光电技术有限公司 点击：
 |
像素间距: 5.0mm |
| 像素点：32*32 | |
| 像素构成：1R1G1B | |
| 产品特点：重量轻易于安装、拆卸 | |
| 应用领域： 交通行业、电力行业、水利行业、安防行业、军事会议系统、城市管理、广电行业 |
1. 室内P5.0十六扫全彩表贴三合一单元板主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；
2. 此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；
3. 通过OE信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换；
4. 此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；
|
单元板 技术参数 |
像数点间距 |
5.0mm |
像素密度 |
40000Dots/㎡ |
|
像素构成 |
1R1G1B |
单元板分辨率 |
32*32=1024Dots |
|
|
尺寸(长*宽*厚) |
160.0*160.0*16.1mm |
重量 |
0.25kg±0.05kg |
|
|
结构特点 |
灯驱合一 |
套件材料 |
聚碳酸脂PC料 |
|
|
输入电压(直流) |
4.8-5.5V |
最大电流 |
2.4A±0.1A |
|
|
单元板功率 |
≤12.0W |
驱动方式 |
1/16恒流驱动 |
|
|
箱体 技术参数 |
简易快速拆装箱-铝转角规格(长*宽*厚) |
640mm*640mm*55mm |
||
|
箱体分辨率 |
128*128=16384 Dots |
|||
|
箱体面积 |
0.41㎡ |
|||
|
箱体重量 |
13.5kg±0.05 kg |
|||
|
最大功耗 |
400w |
|||
|
平均功耗 |
200w |
|||
|
屏体 技术参数 |
亮度 |
≥800 cd/㎡ |
亮度均匀性 |
＞0.95 |
|
屏幕水平视角 |
120±10度 |
屏幕垂直视角 |
120±10度 |
|
|
最佳视距 |
≥5.0m |
盲点率 |
小于万分之三 |
|
|
最大功耗 |
≤1000W/㎡ |
使用环境 |
室内 |
|
